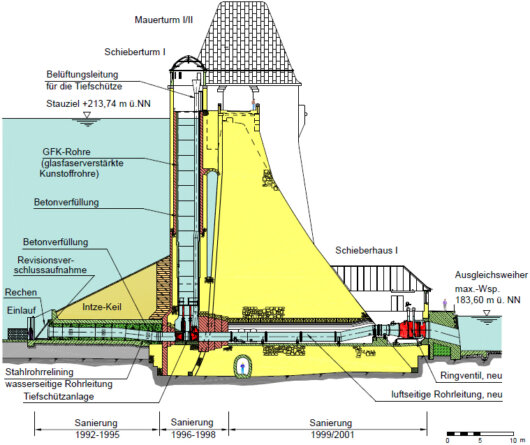

Technische Daten der Möhnetalsperre
Der Möhnesee mit seinem Fassungsvermögen von rund 134,5 Millionen Kubikmetern Wasser ist über zehn Kilometer lang und bei Vollstau an der tiefsten Stelle 36 Meter tief. Die Gewässeroberfläche kann ebenfalls bei Vollstau rund zehn Quadratkilometer betragen. Die Staumauer besteht aus Bruchsteinmauerwerk und ist nach dem Intze-Prinzip gebaut. Die Mauerkrone hat eine Länge von 650 Metern. Direkt unterhalb der Staumauer befindet sich der sogenannte Ausgleichsweiher.
Wasserwirtschaft Stauinhalt134,5 Mio. m3davon Möhnevorbecken7 Mio. m3davon Hevevorbecken0,8 Mio. m3davon Ausgleichsweiher0,66 Mio. m3Stauziel ü. NHN213,74 mStauziel des Ausgleichsweihers ü. NHN183,65 mEinzugsgebiet436,29 km2Speicheroberfläche bei Stauziel10,37 km2Hochwasserschutzraum (von November bis April)max. 10 Mio. m3 Staumauer Gewichtsstaumauer aus Bruchsteinen größte Mauerhöhe40,3 mKronenlänge650,0 mgrößte Mauerbreite34,2 mKronenbreite6,25 m Grundablässe 4 Stahlrohre in Stollen verlegt, Durchmesser 1,40 m,
Anordnung in 2 Gruppen von je 2 Ablässen max. Leistungsfähigkeitje 25 m3/s Hochwasserentlastung Um bei Hochwasserspitzen einen Überlauf zu ermöglichen,
sind in die Mauerkrone unterhalb der Fahrbahn 105 Öffnungen
eingelassen. Das herabströmende Wasser wird auf der Luftseite
der Staumauer durch die hervorstehenden Bruchsteinquader
bereits gebrochen, der Ausgleichsweiher dient als Tosbecken.
Zuletzt lief die Talsperre im August 2007 in Folge sehr starker
Niederschläge und bereits relativ voller Talsperre vor Beginn
der Niederschläge über. Das vorletzte Überlaufereignis war 1984. Vorbecken Heve (homogener Lehmschüttdamm) Stauziel ü. NHN213,74 mSommerstauziel ü. NHN213 mDammhöhe12 mKronenbreite12 mKronenlänge rund320 mgrößte Fußbreite41 m Vorbecken Wamel (homogener Lehmschüttdamm) Stauziel ü. NHN213,74 mSommerstauziel ü. NHN212,5 mDammhöhe14 mKronenbreite12,65 mKronenlänge rund580 mgrößte Fußbreite75 m Hauptkraftwerk Zuleitung durch stahlgepanzerten Stollen: Durchmesser3,40 mLänge rund200 mDurchmesser der Abzweigleitung zu den Turbinen2,30 m2 stehende Kaplanturbinen mit
Drehstrom-Syncron-Vertikal-Generatoren, je Aggregat: Nutzgefälle32,0 mSchluckvermögen12 m3/sLeistung3.500 kWmittlere Gesamtjahresenergieerzeugung12,9 Mio. kWh
Anordnung in 2 Gruppen von je 2 Ablässen max. Leistungsfähigkeitje 25 m3/s Hochwasserentlastung Um bei Hochwasserspitzen einen Überlauf zu ermöglichen,
sind in die Mauerkrone unterhalb der Fahrbahn 105 Öffnungen
eingelassen. Das herabströmende Wasser wird auf der Luftseite
der Staumauer durch die hervorstehenden Bruchsteinquader
bereits gebrochen, der Ausgleichsweiher dient als Tosbecken.
Zuletzt lief die Talsperre im August 2007 in Folge sehr starker
Niederschläge und bereits relativ voller Talsperre vor Beginn
der Niederschläge über. Das vorletzte Überlaufereignis war 1984. Vorbecken Heve (homogener Lehmschüttdamm) Stauziel ü. NHN213,74 mSommerstauziel ü. NHN213 mDammhöhe12 mKronenbreite12 mKronenlänge rund320 mgrößte Fußbreite41 m Vorbecken Wamel (homogener Lehmschüttdamm) Stauziel ü. NHN213,74 mSommerstauziel ü. NHN212,5 mDammhöhe14 mKronenbreite12,65 mKronenlänge rund580 mgrößte Fußbreite75 m Hauptkraftwerk Zuleitung durch stahlgepanzerten Stollen: Durchmesser3,40 mLänge rund200 mDurchmesser der Abzweigleitung zu den Turbinen2,30 m2 stehende Kaplanturbinen mit
Drehstrom-Syncron-Vertikal-Generatoren, je Aggregat: Nutzgefälle32,0 mSchluckvermögen12 m3/sLeistung3.500 kWmittlere Gesamtjahresenergieerzeugung12,9 Mio. kWh
Die Daten der Möhnetalsperre habe ich aus dem Internet !
